水环式真空泵的工作原理

水环式真空泵 工作原理：

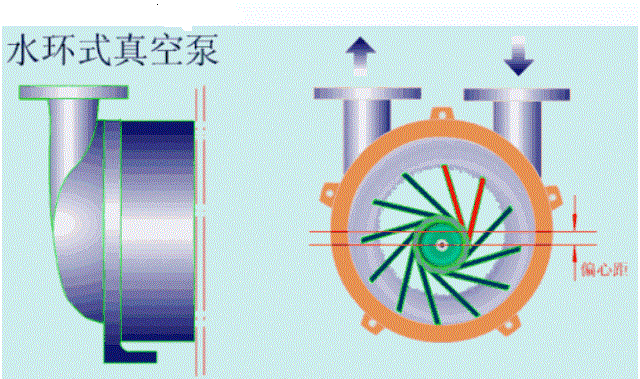

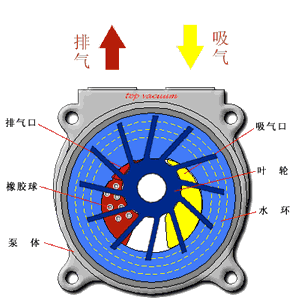

       水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间及排气管被排至泵外。



水环式真空泵的优点：

       结构简单，制造精度要求不高，容易加工。结构紧凑，泵的转数较高，一般可与电动机直联，无须减速装置。故用小的结构尺寸，可以获得大的排气量，占地面积也小。压缩气体基本上是等温的，即压缩气体过程温度变化很小。

       由于泵腔内没有金属磨擦表面，无须对泵内进行润滑，而且磨损很小。转动件和固定件之间的密封可直接由水封来完成。吸气均匀，工作平稳可靠，操作简单，维修方便。

水环式真空泵的缺点：

       效率低，一般在30%左右，较好的可达50%。真空度低，这不仅是因为受到结构上的限制，更重要的是受工作液饱和蒸气压的限制。用水作工作液，极限压强只能达到2000~4000Pa。用油作工作液，可达130Pa。总之，由于水环泵中气体压缩是等温的，故可以抽除易燃、易爆的气体。由于没有排气阀及摩擦表面，故可以抽除带尘埃的气体、可凝性气体和气水混合物。有了这些突出的特点，尽管它效率低，仍然得到了广泛的应用。
