压力容器用不锈钢焊材选用

1. 奥氏体不锈钢焊材选用

      奥氏体不锈钢焊材的选择原则是在无裂纹的条件下,保证焊缝金属的耐蚀性能及力学性能与母材基本相当,或高于母材,一般要求其合金成分大致与母材成分匹配。对于耐蚀的奥氏体不锈钢,一般希看含一定量的铁素体,这样既能保证良好的抗裂性能,又能有很好的抗腐蚀性能。但在某些特殊介质中,如尿素设备的焊缝金属是不答应有铁素体存在的,否则就会降低其耐蚀性。对耐热用奥氏体钢,应考虑对焊缝金属内铁素体含量的控制。对于长期在高温运行的奥氏体钢焊件,焊缝金属内铁素体含量不应超过5%。读者可根据Schaeffler图,按焊缝金属中的铬当量和镍当量估计出相应的铁素体含量。

2. 铁素体不锈钢焊材选用

      铁素体不锈钢焊材基本上有三类:1)成分基本与母材匹配的焊材;2)奥氏体焊材;3)镍基合金焊材,由于其价格较高,故很少选用。铁素体不锈钢焊材可采用与母材相当的材料,但在拘束度大时,很轻易产生裂纹,焊后可采用热处理,恢复耐蚀性能,并改善接头塑性。采用奥氏体焊材可免除预热和焊后热处理,但对于不含稳定元素的各种钢,热影响区的敏化仍然存在,常用309型和310型铬镍奥氏体焊材。对于Cr17钢,也可用308型焊材,合金含量高的焊材有利于进步焊接接头塑性。奥氏体或奥氏体一铁素体焊缝金属基本与铁素体母材等强,但在某些腐蚀介质中,焊缝的耐蚀性可能与母材有很大的不同,这一点在选择焊材时要留意。

3. 马氏体不锈钢焊材选用

      在不锈钢中,马氏体不锈钢是可以利用热处理来调整性能的,因此,为了保证使用性能的要求,特别是耐热用马氏体不锈钢,焊缝成分应尽量接近母材的成分。为了防止冷裂纹,也可采用奥氏体焊材,这时的焊缝强度必然低于母材。

      焊缝成分同母材成分相近时,焊缝和热影响区将会同时硬化变脆,同时在热影响区中出现回火软化区。为了防止冷裂,厚度3mm以上的构件往往要进行预热,焊后也往往需要进行热处理,以进步接头性能,由于焊缝金属与母材的热膨胀系数基本一致,经热处理后有可能完全消除焊接应力。

      当工件不答应进行预热或热处理时,可选择奥氏体组织焊缝,由于焊缝具有较高的塑性和韧性,能松弛焊接应力,并且能较多地固溶氢,因而可降低接头的冷裂倾向,但这种材质不均匀的接头,由于热膨胀系数不同,在循环温度的工作环境下,在熔合区可能产生剪应力,而导致接头破坏。

      对于简单的Cr13型马氏体钢,不采用奥氏体组织的焊缝时,焊缝成分的调整余地未几,一般都和母材基体相同,但必须限制有害杂质S、P及Si等,Si在Cr13型马氏体钢焊缝中可促使形成粗大的马氏体。降低含C量,有利于减小淬硬性,焊缝中存在少量Ti、N或Al等元素,也可细化晶粒并降低淬硬性。

      对于多组元合金化的Cr12基马氏体热强钢,主要用途是耐热,通常不用奥氏体焊材,焊缝成分希看接近母材。在调整成分时,必须保证焊缝不致出现一次铁素体相,因它对性能十分有害,由于Cr13基马氏体热强钢的主要成分多为铁素体元素(如Mo、Nb、W、V等),为保证全部组织为均一的马氏体,必须用奥氏体元素加以平衡,也就是要有适当的C、Ni、Mn、N等元素。马氏体不锈钢具有相当高的冷裂倾向,因此必须严格保持低氢,甚至超低氢,在选择焊材时,必须要留意这一点。

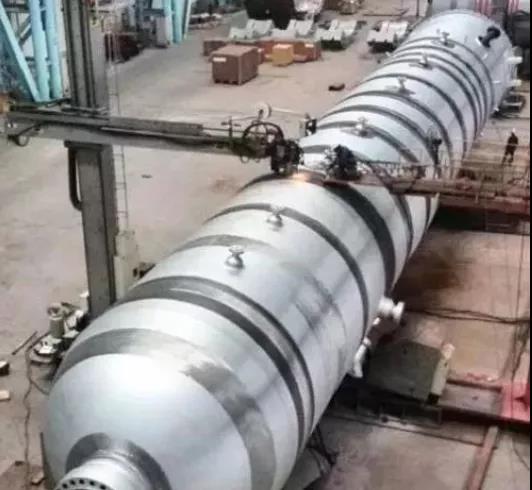

压力容器用不锈钢焊接要点

1. 奥氏体不锈钢焊接要点

      总的来说,奥氏体不锈钢具有优良的焊接性。几乎所有的熔化焊接方法均可用于焊接奥氏体不锈钢,奥氏体不锈钢的热物理性能和组织特点决定了其焊接工艺要点。

① 由于奥氏体不锈钢导热系数小而热膨胀系数大,焊接时易于产生较大的变形和焊接应力,因此应尽可能选用焊接能量集中的焊接方法。

② 由于奥氏体不锈钢导热系数小,在同样的电流下,可比低合金钢得到较大的熔深。同时又由于其电阻率大,在焊条电弧焊时,为了避免焊条发红,与同直径的碳钢或低合金钢焊条相比,焊接电流较小。

③ 焊接规范。一般不采用大线能量进行焊接 。焊条电弧焊时,宜采用小直径焊条,快速多道焊,对于要求高的焊缝,甚至采用浇冷水的方法以加速冷却,对于纯奥氏体不锈钢及超级奥氏体不锈钢,由于热裂纹敏感性大,更应严格控制焊接线能量,防止焊缝晶粒严重长大与焊接热裂纹的发生。

④ 为进步焊缝的抗热裂性能和耐蚀性能,焊接时,要特别留意焊接区的清洁,避免有害元素渗透焊缝。

⑤ 奥氏体不锈钢焊接时一般不需要预热。为了防止焊缝和热影响区的晶粒长大及碳化物的析出,保证焊接接头的塑、韧性和耐蚀姓,应控制较低的层间温度,一般不超过150℃。

2. 铁素体不锈钢焊接要点

      铁素体不锈钢的铁素体形成元素相对较多,奥氏体形成元素相对较少,材料淬硬和冷裂倾向较小。铁素体不锈钢在焊接热循环的作用下,热影响区晶粒明显长大,接头的韧性和塑性急剧下降。热影响区晶粒长大的程度取决于焊接时所达到的最高温度及其保持时间,为此,在焊接铁素体不锈钢时,应尽量采用小的线能量,即采用能量集中的方法,如小电流TIG、小直径焊条手工焊等,同时尽可能采用窄间隙坡口、高的焊接速度和多层焊等措施,并严格控制层间温度。

      由于焊接热循环的作用,一般铁素体不锈钢在热影响区的高温区产生敏化,在某些介质中产生晶间腐蚀。焊后经700~850℃退火处理,使铬均匀化,可恢复其耐蚀性。

      普通高铬铁素体不锈钢可采用焊条电弧焊、气体保护焊、埋弧焊焊等熔焊方法。由于高铬钢固有的低塑性,以及焊接热循环引起的热影响区晶粒长大和碳化物、氮化物在晶界集聚,焊接接头的塑性和韧性都很低。在采用与母材化学成分相似的焊材且拘束度大时,很易产生裂纹。为了防止裂纹,改善接头塑性和耐蚀性,以焊条电弧焊为例,可以采取下列工艺措施。

① 预热100 ~ 150℃左右,使材料在富有韧性的状态下焊接。含铬越高,预热温度应越高。

② 采用小的线能量、不摆动焊接。多层焊时,应控制层间温度不高于150℃,不宜连续施焊,以减小高温脆化和475℃脆性影响。

③ 焊后进行750 ~ 800℃退火处理,由于碳化物球化和铬分布均匀,可恢复耐蚀性,并改善接头塑性。退火后应快冷,防止出现σ相及475℃脆性。

3. 马氏体不锈钢焊接要点

      对于Cr13型马氏体不锈钢,当采用同材质焊条进行焊接时,为了降低冷裂纹敏感性,确保焊接接头塑、韧性,应选用低氢型焊条并同时采取下列措施:

① 预热。预热温度随钢材含碳量的增加而进步,一般在100℃ ~ 350℃范围内。

② 后热。对于含碳量较高或拘束度大的焊接接头,焊后采取后热措施,以防止焊接氢致裂纹。

③ 焊后热处理。为改善焊接接头塑、韧性和耐蚀性,焊后热处理温度一般为650℃ ~ 750℃,保温时间按1h / 25mm计。对于超级及低碳马氏体不锈钢,一般可不采取预热措施,当拘束度大或焊缝中含氢量较高时,采取预热及后热措施,预热温度一般为100℃ ~ 150℃,焊后热处理温度为590 ~ 620℃。

      对于含碳量较高的马氏体钢。或在焊前预热、焊后热处理难以实施,以及接头拘束度较大的情况下,工程中也可用奥氏体型的焊材,以进步焊接接头的塑、韧性,防止产生裂纹。但此时焊缝金属为奥氏体组织或以奥氏体为主的组织时,与母材强度相比实为低强匹配,而且焊缝金属与母材在化学成分、金相组织、热物理性能、力学性能差别很大,焊接残余应力不可避免,轻易引发应力腐蚀或高温蠕变破坏。
